ПОВНИЙ ТЕХНІЧНИЙ РОЗДІЛ
Звукоізоляційні та акустичні рішення A4Sound
Не скорочений опис, а робочий альбом: склад кожної системи, товщина, заявлений результат, норми матеріалів, повна послідовність монтажу та всі сторінки оригінальних PDF.
17готових рішень114сторінок PDF1 м²базова норма
Відкрити весь архів документів →Усі технічні альбоми відкриваються звідси
Повні оригінальні PDF для стін, перегородок, стель і підлог. Натисніть на мініатюру або назву, щоб відкрити весь документ.
СТІНИ

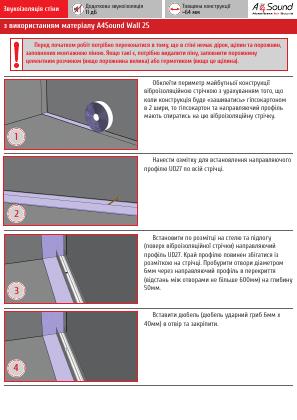

Звукоізоляція стіни · Wall 25
Відкрити повний PDF ↗
СТІНИ

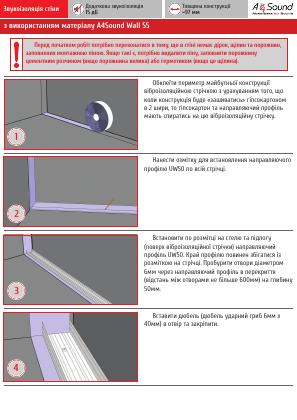

Звукоізоляція стіни · Wall 55
Відкрити повний PDF ↗
СТІНИ
Звукоізоляція стіни · Wall 25 + 25
Відкрити повний PDF ↗
СТІНИ
Звукоізоляція стіни · Wall 25 + 55
Відкрити повний PDF ↗
ПЕРЕГОРОДКИ

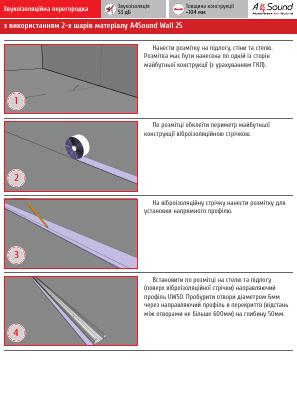

Звукоізоляційна перегородка · Wall 25 + 25
Відкрити повний PDF ↗
ПЕРЕГОРОДКИ

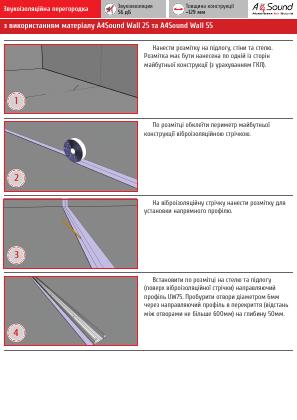

Звукоізоляційна перегородка · Wall 25 + 55
Відкрити повний PDF ↗
СТЕЛІ
Звукоізоляція стелі · Wall 55
Відкрити повний PDF ↗
СТЕЛІ
Звукоізоляція стелі · Wall 25 + 25
Відкрити повний PDF ↗
СТЕЛІ
Звукоізоляція стелі · Wall 25 + 55
Відкрити повний PDF ↗
ПІДЛОГИ

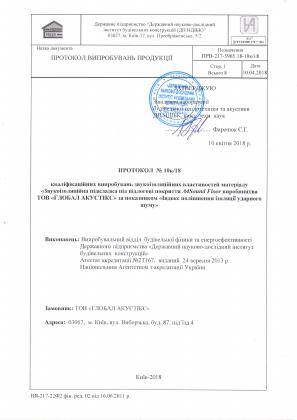

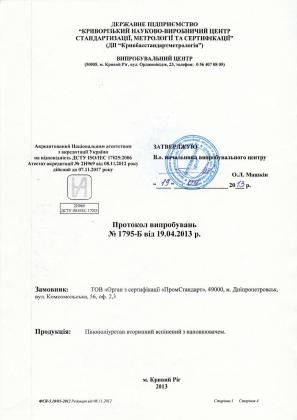

Протокол звукоізоляції A4Sound Floor 10
Відкрити повний PDF ↗
ПІДЛОГИ
Акустичні характеристики A4Sound Floor 10
Відкрити повний PDF ↗Рахунок A4Sound і повна специфікація для монтажу
Виберіть конструкцію та параметри. Калькулятор окремо сформує наші матеріали з актуальними цінами й перелік того, що потрібно придбати в будівельному магазині.
ЗВУКОІЗОЛЯЦІЯ СТІНИ
10.8 м²Wall 25
Точні параметри та отвори
Загальна площа 10.8 м²Мінус отвори 0 м²Чиста площа 10.8 м²
МОЖНА ЗАМОВИТИ В A4SOUND
10 144 ₴Попередній рахунок
A4Sound Wall 25 · рулон 6 м²2 рул. (12 м²)3 276 ₴
VibroHolder W40 шт.5 760 ₴
Вібрострічка A4Sound 40 мм · 25 м1 рул. (25 м)272 ₴
A4Sound Flex · 600 мл2 уп.836 ₴
ПРИДБАТИ В БУДІВЕЛЬНОМУ МАГАЗИНІ
Перелік сторонніх матеріалів
ГКЛ 12,5 мм · лист 3 м²потрібна площа 11.4 м²4 лист.
Стоєчний профіль CW/CDразом 22.7 пог. м8 шт. × 3 м
Напрямний профіль UW/UDразом 8.4 пог. м3 шт. × 3 м
Саморізи для ГКЛорієнтовно 1 уп. по 1000 шт.≈ 238 шт.
Дюбелі для напрямнихкрок кріплення 500 мм≈ 17 шт.
Анкери для вібропідвісівтип анкера перевіряється за матеріалом основи≈ 80 шт.
Стрічка для швів і шпаклівкамарка та витрата залежать від обраного виробниказа системою ГКЛ
Це попередній автоматичний розрахунок із округленням до цілих упаковок і вибраним запасом. Ціни A4Sound взяті з чинного каталогу. Перед виставленням остаточного рахунку спеціаліст перевірить основу, навантаження, двері, вікна, інженерні проходи та вузли примикання.
Повний перелік технічних рішень
Стіни, перегородки, стелі, підлоги та акустична корекція показані одразу. Виберіть конструкцію, щоб побачити її склад, норму матеріалів на 1 м² та повну інструкцію.
Стіни
4 рішень
Перегородки
2 рішеньСтелі
3 рішень
Підлоги
5 рішень
ΔLnw до +33 дБ
Плаваюча підлога · Floor 10 · 1 шар
≈60–70 мм
ΔLnw до +38 дБ
Плаваюча підлога · Floor 10 · 2 шари
≈90–100 мм
ΔLnw до +43 дБ
Плаваюча підлога · Floor 10 · 3 шари
≈110–120 мм
Зниження ударного шуму
Floor 10 безпосередньо під покриття
10 мм + покриття
Тонка пружна розв’язка
Floor 6 безпосередньо під покриття
6 мм + покриття
Акустика
3 рішень
Зменшення луни та ранніх відбиттів
Акустичне облицювання · Studio 25
25 мм
Контроль середніх і високих частот
Акустичний поролон · EchoFom
За профілем панелі
Кероване звукопоглинання в інтер’єрі

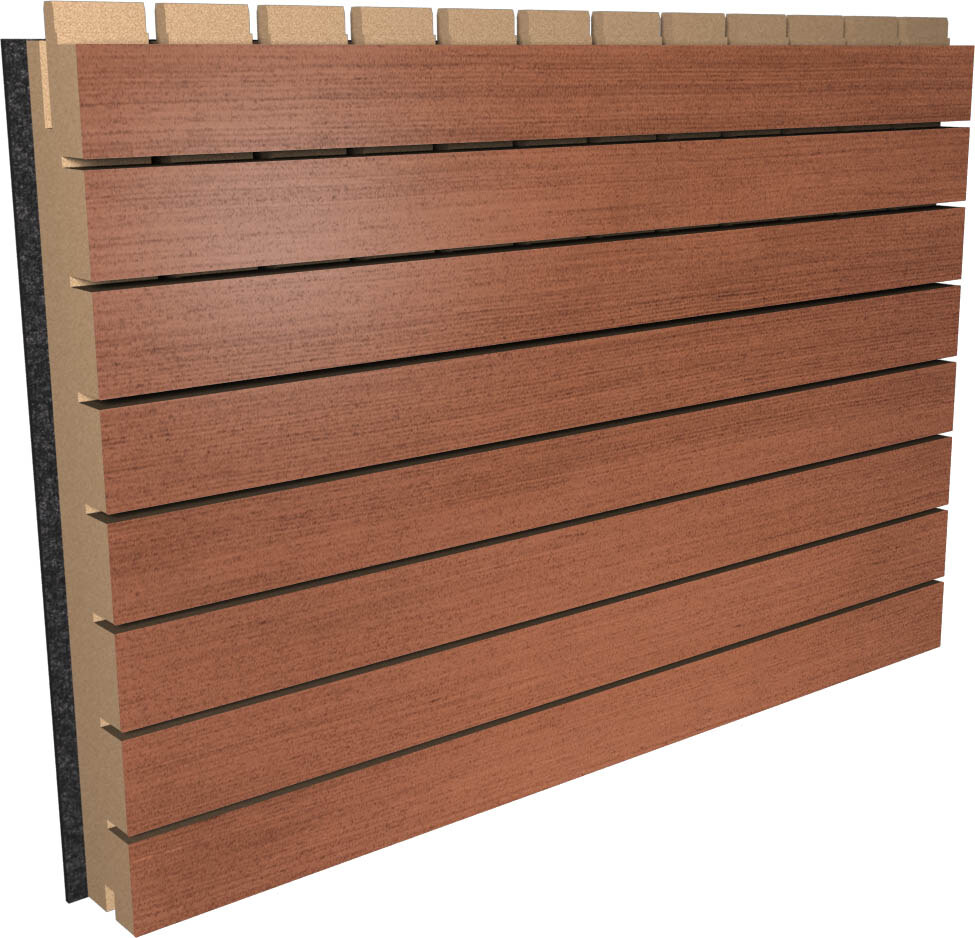

Професійні плитні панелі · Perfect Acoustics
За моделлю панелі
Стіни · ТЕХНІЧНЕ РІШЕННЯ

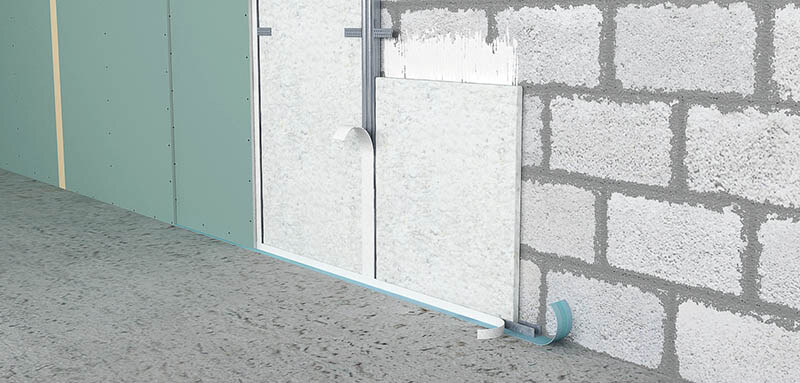

Стіна · Wall 25 · мінімальна
ΔRw до +11 дБ≈64 мм
Склад конструкції — від основи назовні
01Існуюча стіна
02Вібрострічка та профілі UD27/CD60
03A4Sound Wall 25 — 1 шар
04ГКЛ 12,5 мм — 2 шари
05Периметр A4Sound Flex
Базова норма на 1 м²
A4Sound Wall 251,05 м²
ГКЛ 12,5 мм2,10 м²
A4Sound Flexза периметром шва
Вібрострічка, профілі, підвіситочно в калькуляторі
Листові матеріали наведено із 5% технологічним запасом.ПОВНА ПОСЛІДОВНІСТЬ

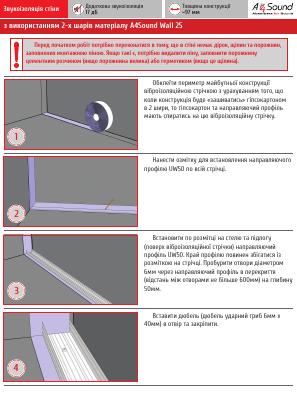

Як змонтувати систему
Кожен етап важливий: пропущена віброізоляційна стрічка або негерметичне примикання знижує результат усієї конструкції.
- 01
Очистити основу, усунути відшарування та герметизувати наскрізні щілини. Розетки й інженерні проходи не повинні утворювати акустичних містків.
- 02
Розмітити площину каркаса. По підлозі, стелі та бічних примиканнях прокласти віброізоляційну стрічку без розривів.
- 03
Закріпити напрямні профілі через пружну прокладку; метал не повинен мати жорсткого контакту з огороджувальними конструкціями.
- 04
Встановити стоєчні профілі з кроком 600 мм. Для каркасних систем змонтувати VibroHolder W за схемою та допустимим навантаженням.
- 05
Розкроїти Wall 25/Wall 55 із невеликим припуском і щільно заповнити порожнину. Не стискати матеріал і не залишати щілин.
- 06
Стики звукопоглинальних плит перекрити; у двошарових системах другий шар укласти зі зміщенням швів.
- 07
Змонтувати перший шар ГКЛ, не притискаючи його жорстко до підлоги, стелі та суміжних стін. Залишити компенсаційний зазор.
- 08
Герметизувати периметр першого шару A4Sound Flex. Стики та проходи інженерних мереж також мають бути герметичними.
- 09
Другий шар ГКЛ встановити зі зміщенням швів відносно першого, дотримуючись кроку кріплення з монтажної схеми.
- 10
Повторно герметизувати периметр і всі примикання A4Sound Flex. Лише після цього виконувати фінішне шпаклювання.
ОРИГІНАЛЬНИЙ ДОКУМЕНТВідкрити повну покрокову монтажну інструкцію PDFСторінки зі схемами, вузлами та послідовністю робіт →ПЕРЕВІРЕНІ ДАНІ

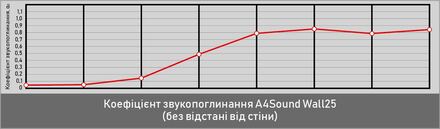

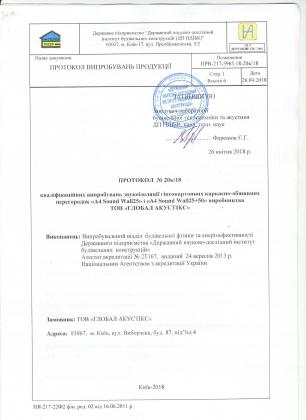

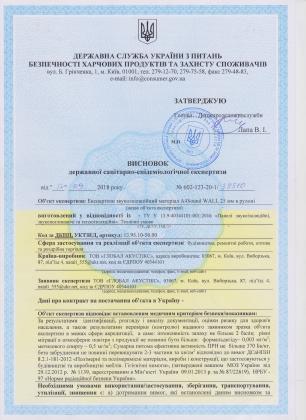

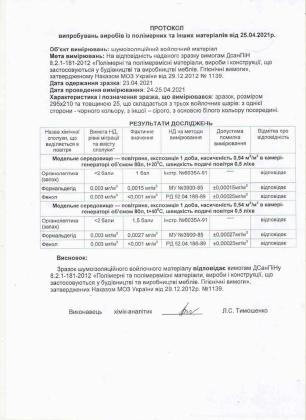

Документи, випробування та характеристики
Натисніть на мініатюру, щоб відкрити документ, графік або відео у великому форматі.
